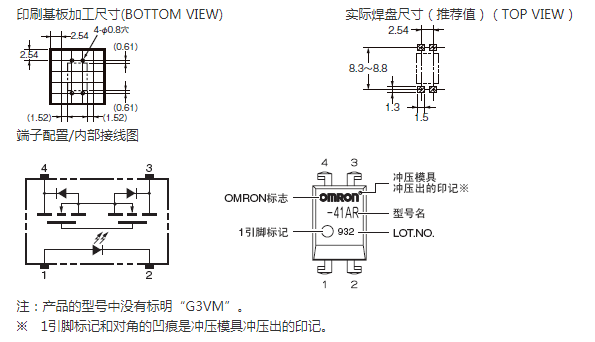

適合應用于模擬信號開關的小型通用MOS FET繼電器，通過光絕緣實現輸入輸出間耐壓為AC5kV
觸發LED正向電流2mA(更大)，耗電更省。
可用于微小模擬信號的開關。
連續負載電流2A。
■ 種類
| 形狀 | 接點結構 | 端子種類 | 負載電壓(最大)* | 型號 | 最小包裝單位 | |
| 每桿裝數量 | 每卷裝數量 | |||||
| DIP4 | 1a | 印刷基板用端子 | 20V | G3VM-41AY | 100 | — |
| 表面安裝端子 | G3VM-41DY | |||||
| G3VM-41DR(TR) | — | 1,500 | ||||
| *負載電壓（最大）：表示峰值AC、DC. |
■絕對最大額定（Ta?＝?25℃）
| 項目 | 符號 | 額定 | 單位 | 條件 | |
| 輸入側 | LED正向電流 | IF | 30 | mA | |
| 重復峰值LED正向電流 | IFP | 1 | A | 100μs脈沖、100pps | |
| 直流正向電流降低比率 | △IF/℃ | -0.3 | mA/℃ | Ta≧25℃ | |
| LED反向電壓 | VR | 5 | V | ||
| 粘合部位溫度 | TJ | 125 | ℃ | ||
| 輸出側 | 負載電壓（峰值AC/DC） | VOFF | 40 | V | |
| 連續負載電流（峰值AC/DC） | IO | 2000 | mA | ||
| 導通電流降低比率 | △ION/℃ | -20 | mA/℃ | Ta≧25℃ | |
| 脈沖導通電流 | Iop | 6 | A | t=100ms、Duty=1/10 | |
| 粘合部位溫度 | TJ | 125 | ℃ | ||
| 輸入輸出間耐壓(注1) | VI-O | 5000 | Vrms | AC持續1分鐘 | |
| 使用環境溫度 | Ta | -40～+85 | ℃ | 無結冰、無凝露 | |
| 貯藏溫度 | Tstg | -55～+125 | ℃ | 無結冰、無凝露 | |
| 焊接溫度條件 | — | 260 | ℃ | 10s | |
| （注1）:?測量輸入輸出間的耐壓時，分別對LED?針腳、受光側針腳統一地施加電壓。 |
■電氣性能（Ta?＝25℃）
| 項目 | 符號 | 最小 | 標準 | 最大 | 單位 | 條件 | |
| 輸入側 | LED正向電壓 | VF | 1.45 | 1.63 | 1.75 | V | IF=10mA |
| 反向電流 | IR | — | — | 10 | μA | VR＝5V | |
| 端子間電容 | CT | — | 40 | — | pF | V=0、f=1MHz | |
| 觸發LED反向電流 | IFT | — | 0.3 | 2 | mA | IO=120mA | |
| 復位LED反向電流 | IFC | 0.1 | — | — | mA | IOFF=10μA | |
| 輸出側 | 最大輸出導通電阻 | RON | — | 60 | 100 | mΩ | IF＝5mA、IO＝500mA、t＜1s |
| — | 90 | 150 | IF＝5mA、IO＝500mA | ||||
| 開路時漏電流 | ILEAK | — | — | 1 | μA | VOFF=60V | |
| 端子間電容 | C0FF | — | 300 | — | pF | V=0、f=1MHz | |
| 輸入輸出間電容 | CI-O | — | 0.8 | — | pF | f=1MHz、VS=0V | |
| 輸入輸出間電容絕緣電阻 | RI-O | 1000 | 108 | — | MΩ | VI-O＝500VDC、ROH≦60% | |
| 動作時間 | tON | — |

| ||||
