2017-11-29
歐姆龍MOS
FET繼電器的特點：
特點1
歐姆龍MOS FET繼電器白色封裝實現高靈敏度（低功耗）！
歐姆龍的MOS FET繼電器為了實現高靈敏度而在多種機型中采用了白色樹脂。
特點2

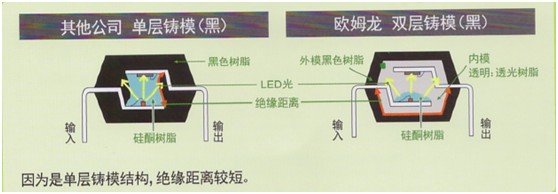

歐姆龍MOS FET繼電器黑色封裝實現高絕緣！
歐姆龍MOS FET繼電器高絕緣型雖然采用了黑色樹脂，但由于是雙層鑄模構造，因此可確保較長的絕緣距離，實現了高絕緣性。DIP、SOP系列產品新增黑色封裝，DIP：支持AC5000V；SOP：支持AC3750V
特點3

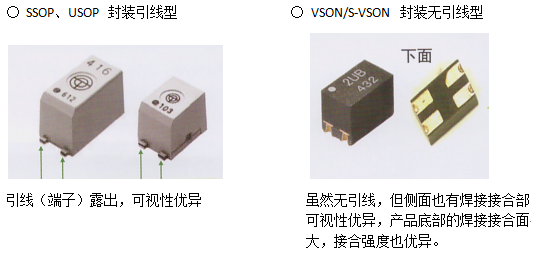

歐姆龍MOS FET繼電器小型封裝也可實現優異的焊接性！
選型的3個要點
要點1：注意電壓值和電流值
“負載電壓”、“連續負載電流”的數值為最大值。特別需要注意AC負載的情況。
例）商用電壓AC100V（有效值）時--最大值141V以上
要點2：浪涌電流負載
浪涌電流的標準：連續負載電流*3倍（100ms）內可用。

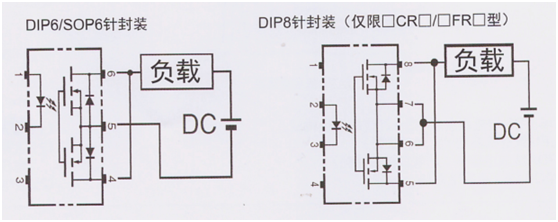

要點3：C連接下電流容量2倍（DC負載時）
可進行C連接（2個MOS FET元件并聯連接）的機型，可開關正常連續負載電流2倍的電流。
歐姆龍MOS FET繼電器應用案例
○ FA/工業設備：機床、定制電源、FA設備（PLC、溫度調節、定時器）
|
功能 |
特點 |
推薦型號 |
|
狀態輸出 各種信號輸出 |
通用 |
G3VM-61G1/VY2 G3VM-351G/351VY G3VM-351A/D |
|
小型螺線管式電磁閥、小型電機的電源切換外部輸出 |
高容量 |
G3VM-41GR8/61GR○ G3VM-○BR/DR G3VM-○CR○/○FR○ G3VM-○HR/61HR1 |
|
高絕緣 |
G3VM-○AY/DY/AY1/DY1 |
○ 測量儀器/測試儀相關：半導體檢查裝置（ATE）/半導體檢查接口板示波器/數據記錄儀
○ 安全設備
煙、氣體探測器/家庭安防面板/人體檢測傳感器/門禁視頻電話
○ 娛樂器械
紙幣鑒別儀器單元/游戲卡、游戲幣兌換機/信息系統相關產品
也可用于上述以外的廣泛領域及應用：醫療/健康器械、辦公自動化/視聽設備、廣播設備、通信設備。
關于應用范圍，如有不明之處，請向本公司（廣州鼎悅電子科技有限公司）商談或咨詢
